基础信息
GMU-65使用天车式龙门结构，经PEA优化实现高刚性结构，通过搭配高机能电主轴及齿轮解除了传动的高刚性A轴摇篮转台（特设独独阻尼结构减弱旋转振动），结合C轴选取力矩电机直驱可满足模具加工对应表表光洁度、复杂轮胎高响动态的主题需要。
-
高效铣削技术 -
高刚性床身结构 -
高机能主轴技术
产品规格
<
>
| 名称 | 单元 | GMU-65 |
| X/Y/Z轴行程 | mm | 650/950/500 |
| A/C轴行程 | 度 | ±120/360 |
| 主轴端面至工作台距离(A轴位于0度地位时) | mm | 100-600 |
| 工作台尺寸 | mm | 500 |
| 最大承沉 | kg | 350 |
| 主轴 | ||
| 主轴（标配） | ||
| 主轴最高转速/锥柄 | rpm | 18000/HSK-A63 |
| 主轴功率（额定） | KW | 37.5 |
| 扭矩（额定） |
N.m |
130.6 |
| 进给系统 | ||
| X/Y/Z轴急剧位移 | m/min | 40/40/30 |
| 最大切削进给率 | m/min | 20 |
| 加快度 | m/s2 | 6 |
| A/C轴快进速度 | RPM/min | 20/80 |
| 定位精度/沉复定位精度VDIDGQ3441/iso 230-2 | ||
| X/Y/Z | mm | 0.006/0.004 |
| A/C | ARCSEC | 6/4 |
| 自动换刀系 | ||
| 刀具数 | Pcs | 48T |
| 换刀功夫（刀-刀） | sec | 5S |
| 刀具最大长度 | mm | 250 |
| 刀具最大直径/相邻无刀 | mm | φ75/φ125 |
| 刀具最大沉量 | kg | 8 |
| 机床尺寸 | ||
| 机床总高 | mm | 3300 |
| 占地面积（长X宽） | m㎡ | 5100X4200 |
| 机床净沉 | kg | 13500 |
| 电力需要 | kw | 57 |
产品特点

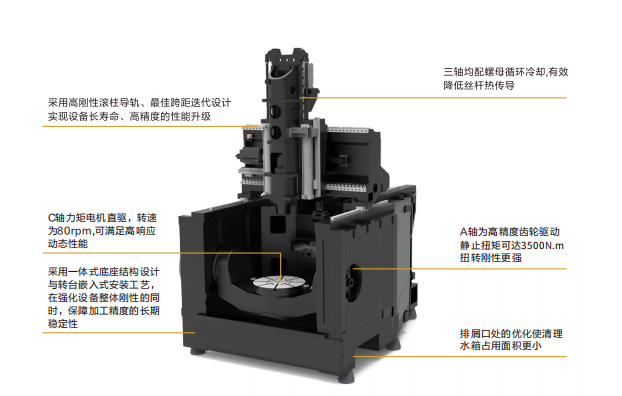

（1）高刚性床身结构
GMU-65以结构创新铸就高刚性与高精度标杆，创新性将三轴活动系统集成于一体式底座，通过床身？橛呕，实现了机床刚性，动态机能的全方位突破，为模具零件加工提供不变的动态机能及加工精度不变性。

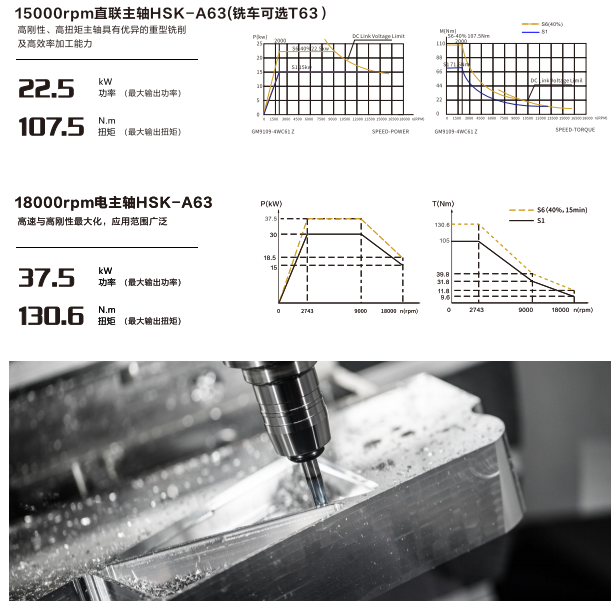

（2）主轴
埃弗米依附自主研发的高端主轴主题技术，致力于为客户提供高刚性、高不变性的主轴解决规划。通过FEA优化轴承跨距，并结合主题的冷却与热伸长节造技术，我们有效保险了主轴的持久加工精杜纂使用寿命；诜崴兜氖嫡绞鼗ぞ，我们更能急剧响应客户需要，解决守护难题，从而援手客户显著降低综合使用成本。
